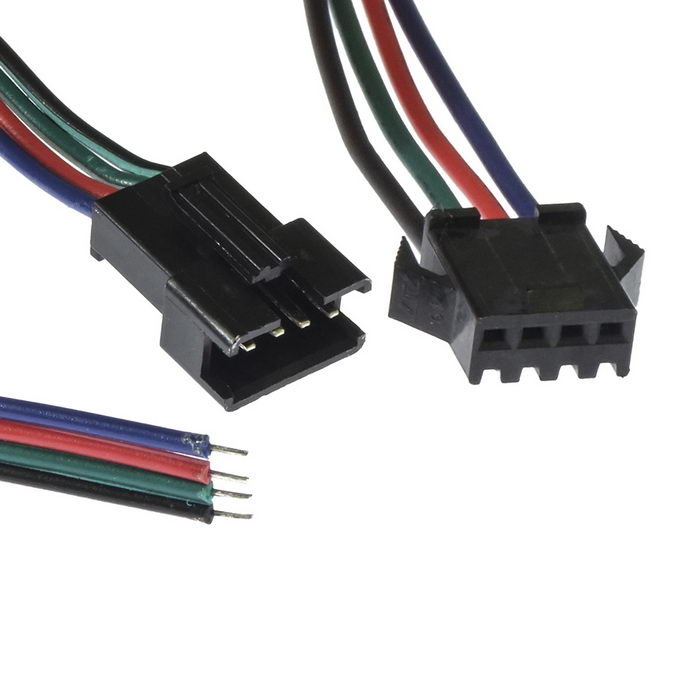

Сборка межплатного кабеля питания (розетка-вилка) RUICHI SM-коннектор, 4Pх150 мм, с шагом 2,5 мм. Для питания различных элементов компьютера используется разное электрическое напряжение. Блок питания имеет на выходе разъемы под напряжение 3,3 В, 5,0 В, 12 В и другие. Соответственно, все межплатные кабели питания, подходящие к этим разъемам, маркированы в разные цвета. Несмотря на обилие проводов, обеспечивающих питание различных элементов компьютера, различие конфигурации разъемов позволяет избежать ошибочного подключения. Например, для питания материнской платы используется широкий коннектор из 20 контактов и четырех дополнительных, специальные разъемы установлены на проводах, идущих к видеокарте, жёсткому диску, кардридеру, дисководам и вентиляторам. Если разъемы не совпадают в связи с изменением стандарта, всегда можно найти межплатные кабели питания в виде переходников с одного типа разъемов на другой. По длине все эти кабели строго нормированы, так что их явно хватает для подключения в пределах корпуса системного блока, и при этом нет избытка проводов, затрудняющего движение воздуха.
Технические характеристики
| Параметр |
Значение |
| Вес брутто |
7.97 |
| Транспортная упаковка: размер/кол-во |
35*26*12/400 |
| Высота |
F — 7,5 ; M — 7,6 (корпус) мм |
| Ширина |
F — 10,5 (корпус); M — 13,1 мм |
| Глубина |
F — 12; M — 18,35 мм |
| Тип |
сборка межплатного кабеля питания (F — М) серии SM |
| Диаметр (сечение) проводника |
0,3 мм2 (22AWG), изоляция — ПВХ 0,5 мм; dmax= Ф1,8 мм |
| Тип разъёма |
SM с шагом 2,5 мм |
| Материал |
корпус — нейлон PA66 (UL94V0), черный; контакты — фосфористая бронза |
| Способ монтажа |
пайка в плату |
| Количество клемм |
4 |
| Цвет проводной изоляции |
черный/ зеленый/ красный/ синий |
| Длина провода |
2*75 мм |
| Рабочая температура |
0…+150 °С |
