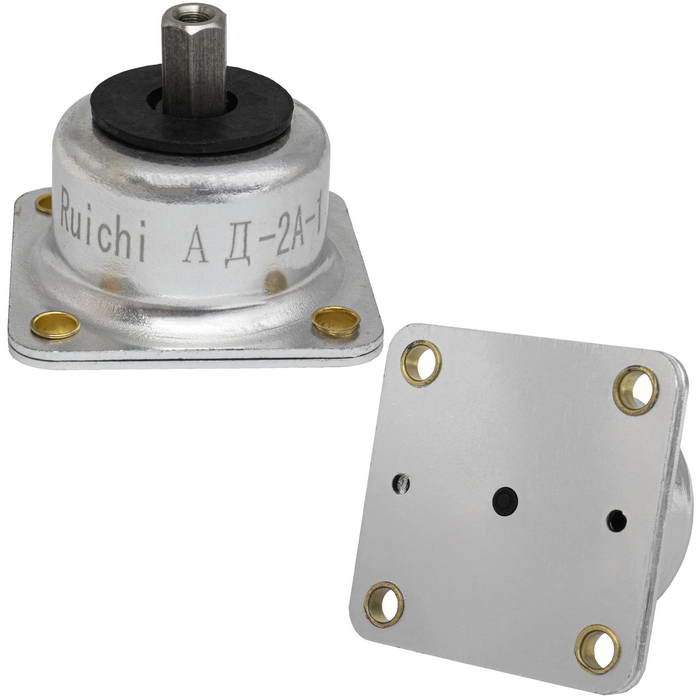

Амортизатор демпфированный опорный RUICHI АД-2А-1, 0.6…1 кг, резьба М3, диаметр корпуса 27 мм, -60…+70 °C предназначен для защиты аппаратуры от вибрационных и ударных нагрузок, приложенных вертикально. Амортизатор используется в тяжелой, авиационной и нефтегазовой промышленности.
В корпусе амортизатора находятся две основных составляющих, обеспечивающих защиту от вибрации и ударных нагрузок. Основное демпфирующее устройство — резиновая камера (баллон). Снизу баллон привулканизирован к металлическому фланцу с калиброванным отверстием. Диаметр отверстия рассчитан таким образом, чтобы при нагрузках, проходящий через отверстие воздух, задерживался создавая эффект трения. Вся система демпфирования стабилизируется с помощи конической пружины, находящейся внутри баллона. Корпус, опорная пластина и штанга амортизатора выполняются из металла. Для ограничения попадания влаги и абразивных частиц в рабочую зону, между корпусом и штангой монтируется резиновый сальник. Для крепления оборудования на штанге амортизатора предусмотрено калиброванное отверстие с резьбой. Опорная пластина также снабжена четырьмя отверстиями для крепежа на плоскости.
Оптимальными условиями для использования амортизатора АД-1А-0.6 являются:
— температура окружающей среды — от -60 до +70 °C;
— относительная влажность окружающего воздуха — 95%-98% при температуре 20±2 °C;
— атмосферное давление — до 25,3 гПа;
— вибрация с частотой 15 Гц, 40 Гц, 80 Гц соответственно с ускорением 4,4 м/с2, 31,4 м/с2, 49,0 м/с2;
— действие ударной нагрузки в 10000 ударов с ускорением 39,2 м/с2, и длительностью ударного импульса 0,015 с — 0,005 с.
Технические характеристики
| Параметр |
Значение |
| Высота, мм |
26 |
| Длина, мм |
35 |
| Межосевое расстояние, мм |
26 |
| Диаметр корпуса, мм |
27 |
| Диаметр отверстия, мм |
3.2 |
| Рабочая нагрузка, кг |
0.6…1 |
| Резьба |
М3 |
| Толщина, мм |
4.5 |
| Рабочая температура, °C |
-60…+70 |
| Вес брутто |
30.71 |
| Транспортная упаковка: размер/кол-во |
28.5*21*19/28 |
